履带式消防应急供排水机器人
1、产品概述:履带式消防应急供排水机器人(CLW-LPJQR-2000)是一款集消防、排涝、抢险,无线遥控,照明及稳定适应多种路况等多功能为一体的消防应急供排水设备。整机采用高避震底盘,配备360°旋转云台、声光报警,运用当前**的一体机遥控器,其越障能力、地形适应能力要比轮式机器人较强,可原地转弯。
2、性能参数:整机尺寸(mm)2748×1800×1850;自重3850KG;运行速度:0-2.6m/s;载荷:300KG;爬坡:30°;涉水深度300mm;跨越600mm;离地高度:256mm;牵引力11.6KN;云台角度360°;防护等级:IP65;减震结构:克里斯蒂;主体材质:高强钢板;履带宽度:300mm;遥控距离:500m;三联齿轮泵:85+85+25;水泵转速:2600r/min;机身涂装:烤漆/电泳/喷塑。
3、用途及特点:该产品主要作用于城市防汛、应急排水、消防供水、地下停车场等排涝供水功能,重点解决了人员在执行排水任务时,不需随着水位下降而移动吸水泵,提高了救援工作效率,该款机器人配备两台大流量液压潜水泵,出水口径300mm,综合流量2000m³/h,扬程12m,采用公司研发液压平板伸合器以及液压泵连接器,可对潜水泵采用前后倾斜、上下升降机构,适用于多种高低不同水位环境的排水。

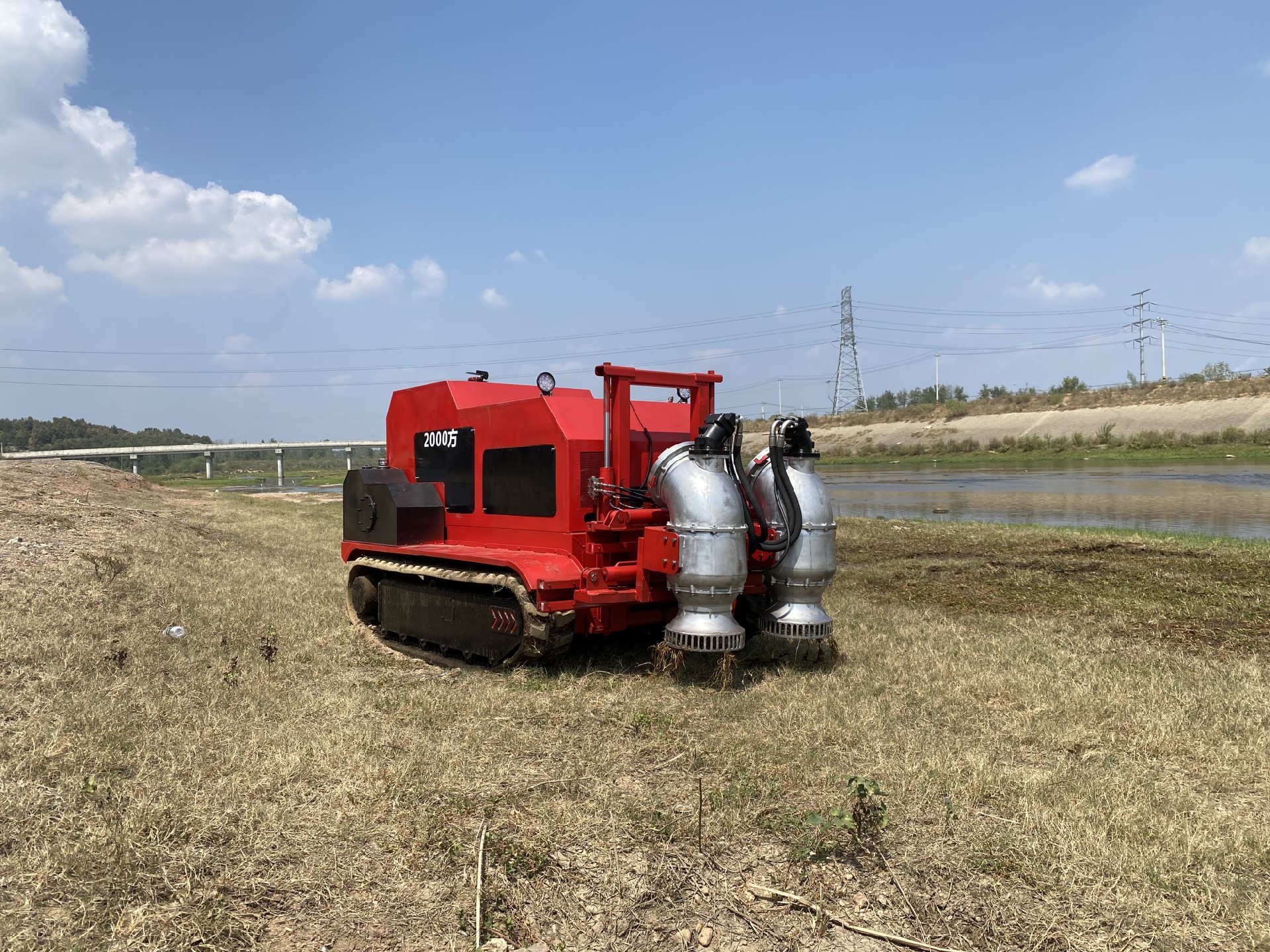

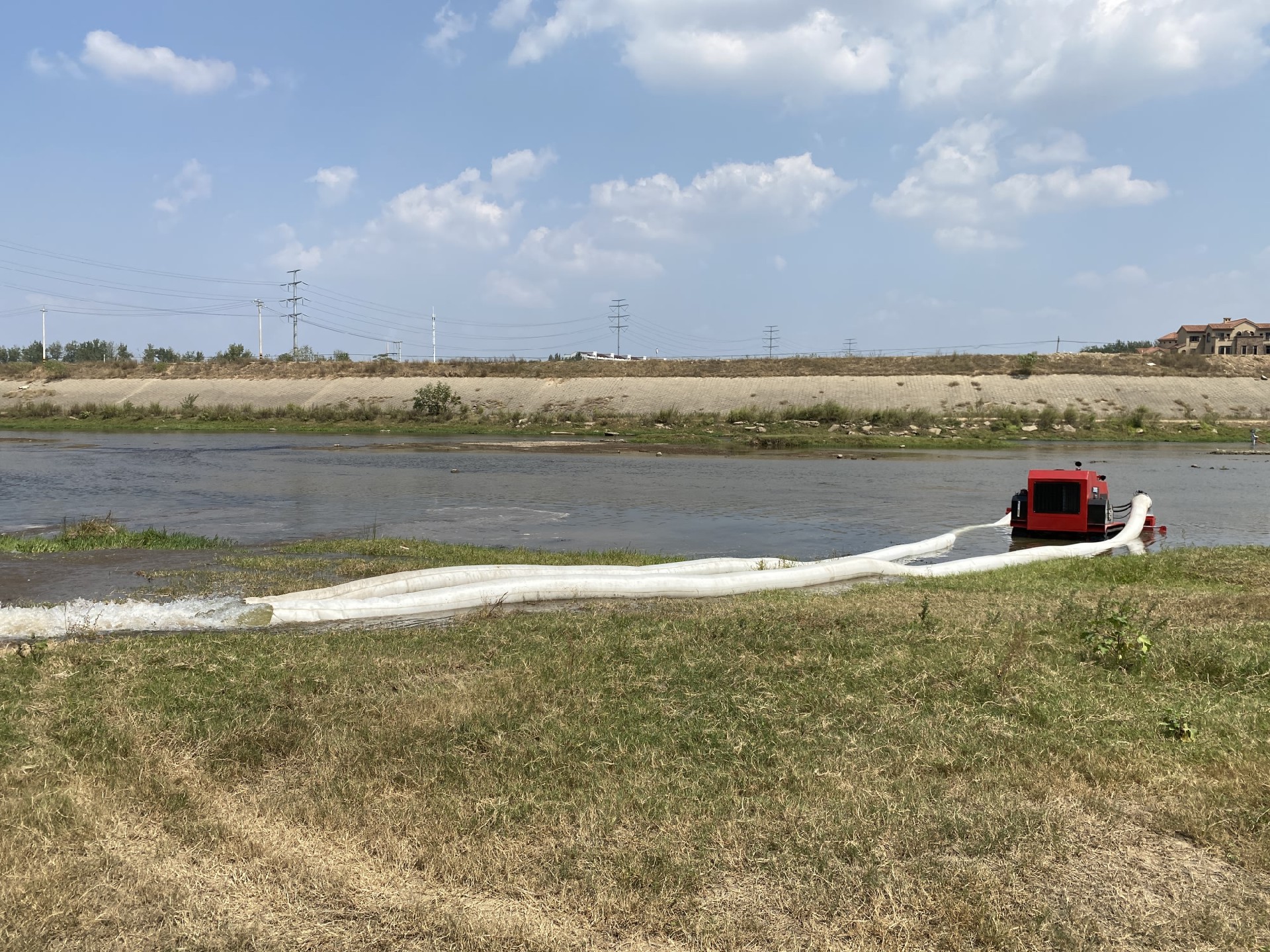

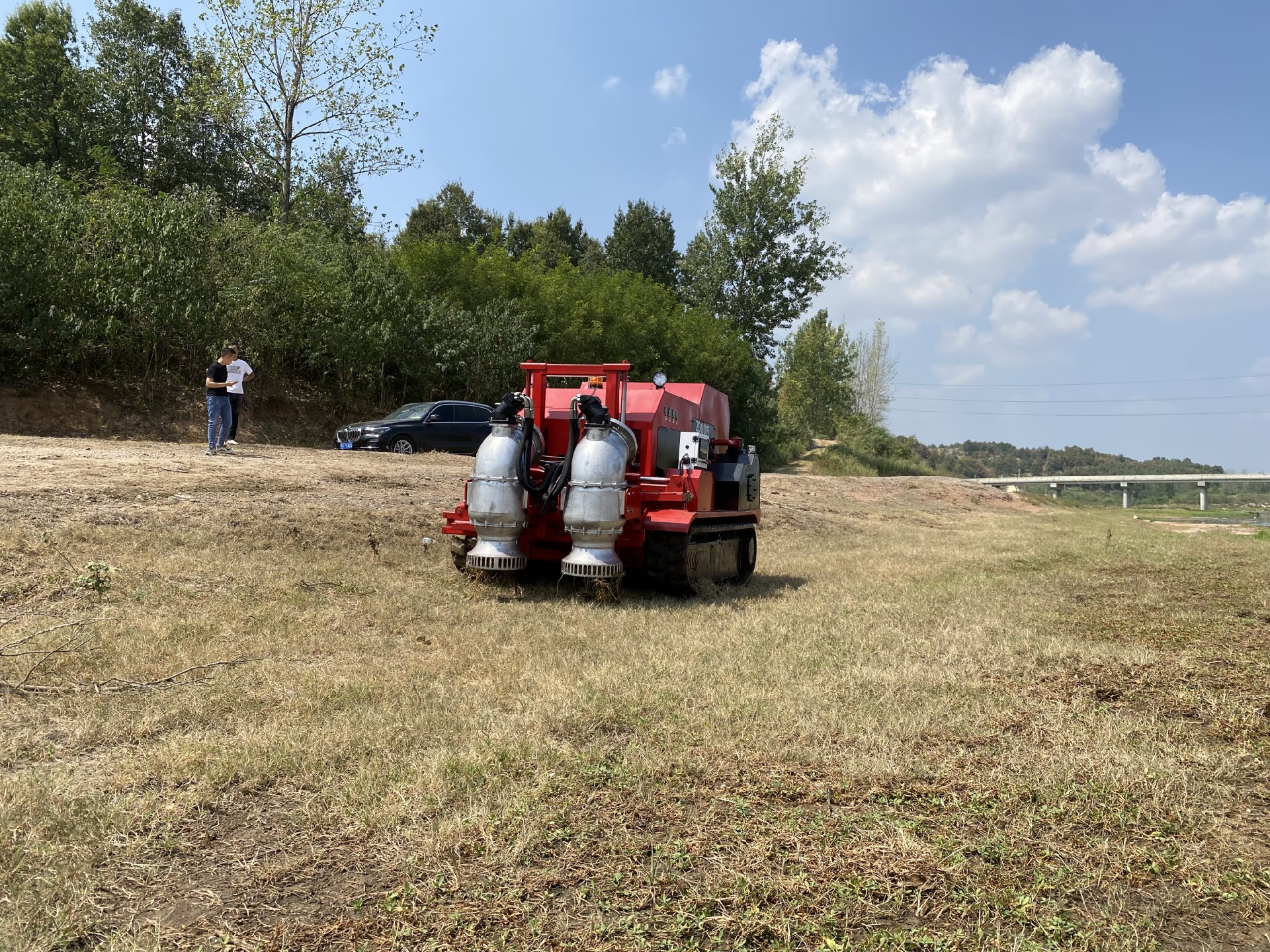

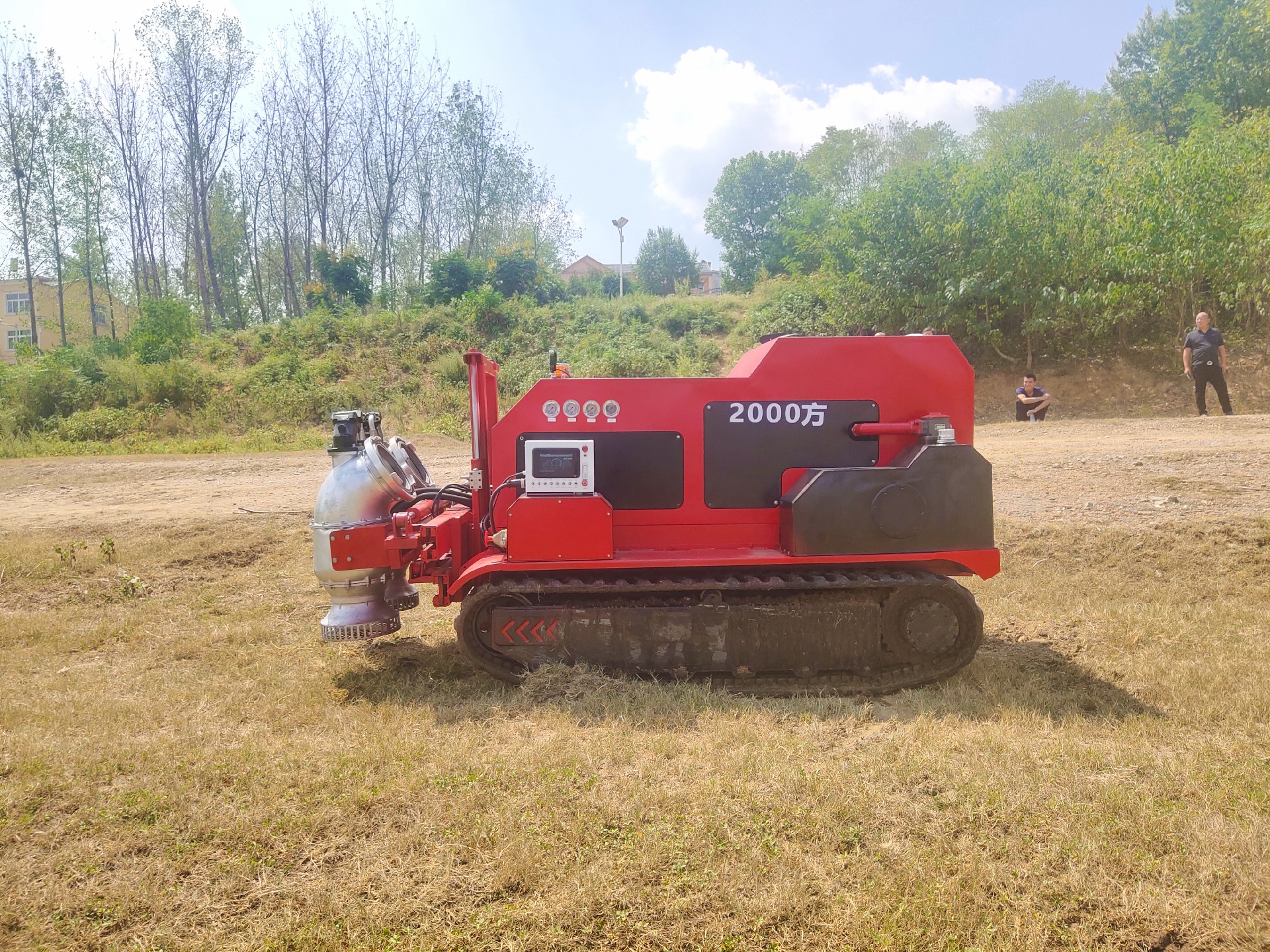

一、履带式消防应急供排水机器人产品外形图片
二、履带式消防应急供排水机器人主要技术参数表
序号 |
项目名称 |
项目说明 |
|
1 |
技术参数 |
产品型号 |
CLW-LPJQR-2000 |
外观尺寸 |
2748*1800*1850 mm |
||
整机质量 |
3850 KG |
||
行驶速度 |
0-2.6 m/s |
||
涉水深度 |
300 mm |
||
越障高度 |
600 mm |
||
遥控距离 |
500 m |
||
水泵转速 |
2600 r/min |
||
液压马达 |
85+85+25 |
||
主体材质 |
高强钢板 |
||
减震结构 |
克里斯蒂 |
||
履带宽度 |
300 mm |
||
机身涂装 |
烤漆/电泳/喷塑 |
||
系统功能 |
排水,消防,抢险,遥控,监控 |
||
标准配置 |
遥控器,工具箱,说明书,合格证 |
||
2 |
排水系统 |
排水量 |
1000 m³/h*2 |
扬 程 |
12 m |
||
泵离地高度 |
0-280 mm |
||
排水功能 |
左右伸展、上下升降 |
||
3 |
发动机总成 |
品牌 |
康明斯或玉柴 |
发动机联轴器 |
1套 |
||
发动机空气滤清器 |
1套 |
||
发动机消声器总成 |
1套 |
||
发动机缓冲胶垫 |
4块 |
||
发动机飞轮壳盖板 |
1套 |
||
4 |
液压系统 |
行走控制阀总成 |
200L |
水泵控制阀总成 |
200L |
||
油缸控制阀总成 |
45L |
||
5 |
底盘系统 |
行走底盘 |
4吨 高速双速 |
电器系统 |
电气系统(遥控、线束、云台、图传控制、仪表、灯具、警示灯、蜂鸣器等) |
三、产品说明书
1、产品概述:
CLW-LPJQR-2000型是一款履带式消防应急供排水机器人,整机配备两台大流量液压潜水泵,出水口径300mm,综合流量2000m³/h,扬程12m,采用公司研发液压平板伸合器以及液压泵连接器,可对潜水泵采用前后倾斜、上下升降机构,适用于多种高低不同水位环境的排水。该产品主要作用于城市防汛、应急排水、消防供水、地下停车场等排涝供水功能,重点解决了人员在执行排水任务时,不需随着水位下降而移动吸水泵,提高了救援工作效率,
2、主要性能参数:
整机尺寸(mm):2748*1800*1850
自重:3850KG
运行速度:0--2.6m/s
载荷:300KG
爬坡:30°
涉水深度:300mm
跨越:600mm
垂直跨越:300mm
离地高度:256mm
牵引力:11.6KN
云台角度:360°
防护等级:IP65
减震结构:克里斯蒂
主体材质:高强钢板
履带宽度:300mm
表面处理:烤漆/电泳/喷塑
3、排水性能:
配备两台大流量液压潜水泵,出水口径300mm,综合流量2000m³/h,扬程12m。采用公司研发专利液压平板伸合器以及液压泵连接器,可对潜水泵采用前后倾斜、上下升降机构,适用于多种高低不同水位环境的排水技术参数:
口径:300m
流量:2000m³/h
扬程:12m
功率:22-75KW
重量:60-114Kg
4、侦察性能:
360°旋转云台特性水平角度:360°上下角度:+90°~-90°图像分辩率:1920×1080水平预置速度:120°/S(手动控制0°~80°/S)垂直预置速度:60°/S(手动控制0°~40°/S),西门子200模块, 抗震特性全实时高清无损信号,高清输出采用德国进口点阵红外灯,夜视距离120米,内置稳压模块,保护设备稳定耐用,内置解码器,集成多种协议两点间进行水平扫描 •可编辑巡视轨迹,轨迹自学习功能全天候环境设计,高强度铝合金精铸外壳,抗冲击、防腐蚀,防护等级。
5、电气功能:
具备自身行驶照明功能,光源LED,功率5W。声光报警功能:作业时提供声、光警示信号。
6、产品的主要技术标准:
整机性能符合:GA 892.1-2010 供排水机器人 **部分:通用技术条件的规定。
